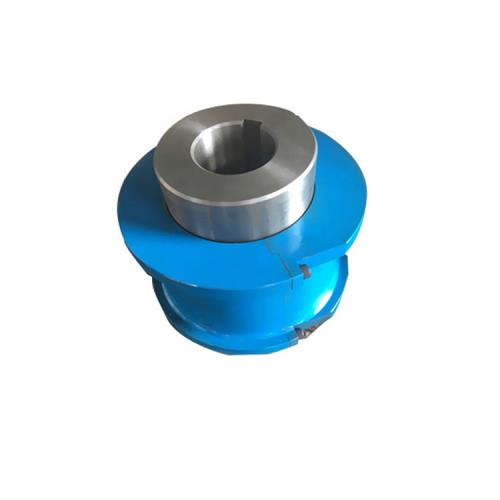

JS型蛇型弹簧联轴器

作者: 发布时间:2020-01-19

JS型蛇型弹簧联轴器 特点及应用场合:是一种金属弹性联轴器。它靠蛇形弹簧片来传递扭矩。其传动特性与优点如下:

    1、减振性好,使用寿命长 联轴器以蛇形弹簧片轴向嵌入两半36%以上。梯形截面的蛇形弹簧片采用优质弹簧钢,经严格的热处理,并特-殊加工而成,具有良好的机械性能,从而使联轴器的使用寿命远比非金属弹性元件联轴器(如弹性套 柱销,尼龙棒销联轴器)大为增长。

    2、承受变动载荷范围大,起动安全 两个半联轴器与簧片接触的齿面是弧形的,当传递扭矩增大时,弹簧片将沿齿弧面变形,使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化,是随着传递扭矩的大小而变化的,它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受更大的载荷变动量。从下图可见,传动力使簧片沿齿弧变形时所产生的缓冲作用,在机器起动时或强力冲击载荷时,于某种程度上有保护配套机件的安全性。

    3、 传动效率高,联轴器的传动效率,经测定达99.47%,其短时超载能力为额定扭矩的两倍,运行安全。

    4、 噪声低,润滑好 铝合金罩壳以保护弹簧避免运转时向外甩出,且壳体内储满黄油,不仅使润滑良好,而且使簧片啮合时的噪声被黄油阻尼吸收而消除。

    5、 结构简单,装拆方便 整机零件少,体积小,重量轻,被设计成梯形截面的弹簧片与梯形齿槽的吻合方便,紧密,从而使装拆,维护比一般联轴器简便。

    6、 允许有较大的安装偏差 由于弹簧片与齿弧面是点接触的,所以使联轴器能获得较大的挠性。它能被安装在同时有径向,角向,轴向的偏差情况下正常工作,具体安装偏差值见另表

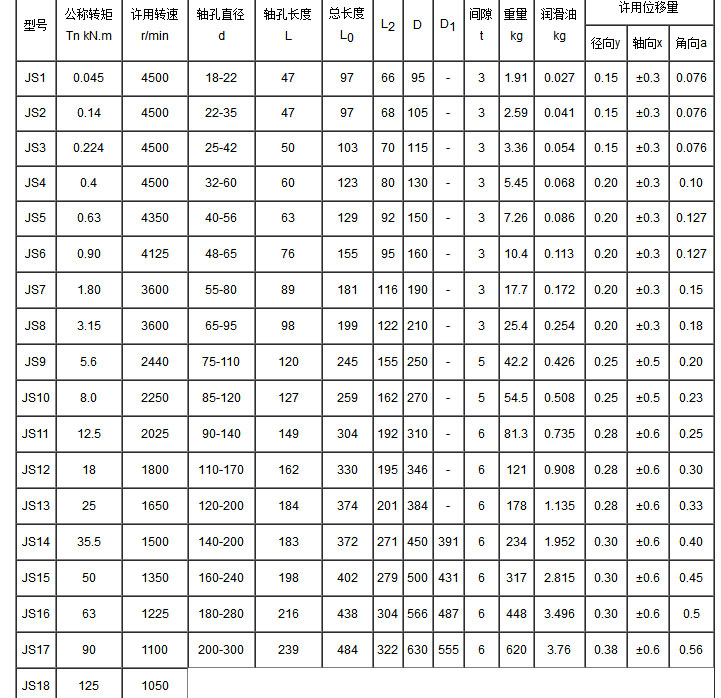

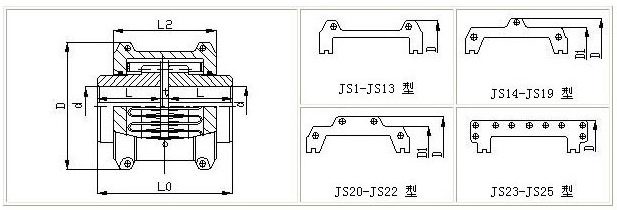

JS型蛇型弹簧联轴器的参数及主要尺寸:(JB/T 8869-2000)mm
