凸缘联轴器

作者：发布时间：2020-01-18

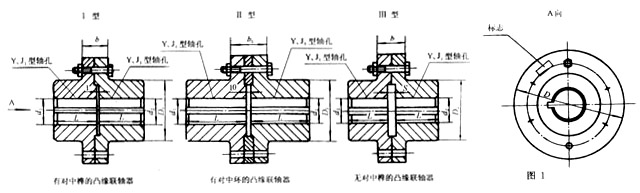

凸缘联轴器特点及应用场合：无补偿性能，不能缓冲、减振，结构简单，制造方便，成本较低，装拆和维护均较简便，可传递大转矩，需保-证两轴具有较高的对中精度。适用于载荷平稳，高-速或传动精度要求较高的传动轴系。

YL型--基本型；

YLD型--有对中榫型；

YL，YLD型凸缘联轴器基本参数和主要尺寸：（GB/T 3843-86） m

型号	公称扭矩 Tn N.m	许用转速[n] r/min		轴孔直径 d(H7)		轴孔长度 L		D	L₀		重量 kg	转动惯量 kg.m²
						Y型	J J₁型
		铁	钢	铁	钢				Y	J J1
YL1 YLD1	10	8100	13000	10-11	10-11	25	22	71	54	48	1.00	0.0018
				12-14	12-14	32	27		68	58
				16-18	16-18	42	30		88	64
				20	20-22	52	38		108	80
YL2 YLD2	16	7200	12000	12-14	12-14	32	27	80	68	58	1.5	0.0035
				16-19	16-19	42	30		88	64
				20	20-22	52	38		108	80
YL3 YLD3	25	6400	10000	14	14	32	27	90	68	58	2.00	0.0060
				16-19	16-19	42	30
									88	64
				20-22	20-24	52	38		108	80
					25	62	44		128	92
YL4 YLD4	40	5700	9500	18-19	18-19	42	30	100	88	64	3.00	0.0093
				20-24	20-24	52	38		108	80
				25	25-28	62	44		128	92
YL5 YLD5	63	5500	9000	22-24	22- 24	52	38	105	108	80	4.00	0.013
				25-28	25-28	62	44		128	92
				30-32	30-36	82	60		168	124
YL6 YLD6	100	5200	8000	24	24	52	38	110	108	80	5.00	0.017
				25-28	25-28	62	44		128	92
				30	30-36	82	60		168	124
YL7 YLD7	160	4800	7600	28	28	62	44	120	128	92	6.00	0.029
				30-38	30-38	82	60		168	124
				-	40	112	82		221	172
YL8 YLD8	250	4300	7000	32-38	32-38	82	60	130	169	125	8.00	0.043
				40-42	40-42	112	84		229	173	8.00
YL9 YLD9	630	4100	6800	38	38	82	60	140	160	175	10.00	0.064
						112	84		229	173
				40-48	40-50
YL10 YLD10	630	3600	6000	45-55	45-56			160			13.00	0.122
				-	60	142	107		289	219
YL11 YLD11	1000	3200	5300	50-56	50-56	112	84	180	229	173	19.00	0.205
				60-65	60-70	142	107		289	219
YL12 YLD12	1600	2900	4700	60-75	60-75			200			31.00	0.443
				-	80	172	132		349	269		0.463
YL13 YLD13	2500	2600	4300	70-75	70-75	142	107	220	289	219	38.00	0.646
				80-85	80- 85	172	132		349	269
YL14 YLD14	4000	2300	4800	80-95	80-95	172	132	250	350	270	59.00	1.535
				100	100-110	212	167		430	340
YL15 YLD15	6300	2000	3400	-	90-95	172	132	290	350	270	95.00	89.59
				100-120	100-125	212	167		430	340
YL16 YLD16	10000	1800	3000	120- 125	100-125			340			129.00	2.845
				-	130-140	252	202		510	410
YL17 YLD17	14000	1600	2600	-	120-125	212	167	380	430	340	175.00	9.139
				130-150	130-150	252	202		510	410
				-	160	302	242		610	490
YL18 YLD18	20000	1400	2300	-	140-150	252	202	420	510	410	265.00	17.833
				- - -	160-180	302	242		610	490
